كيفية استخدام مقياس المقاومة-عالي الكثافة؟

في مجال الاستكشاف الجيوفيزيائي، أصبح مقياس المقاومة العالية الكثافة- أداة أساسية لتصوير الهياكل تحت السطح. بالمقارنة مع طرق المقاومة التقليدية، فهي تمكن من الحصول المستمر على البيانات من خلال مصفوفات الأقطاب الكهربائية المتعددة-، مما يؤدي إلى ملفات تعريف أكثر وضوحًا وكفاءة أعلى.

لاستخدام هذه المعدات بشكل فعال، لا يكفي فهم النظرية وحدها. إن سير العمل الموحد والمنفذ بشكل جيد-يحظى بنفس القدر من الأهمية.

ما هو مقياس المقاومة-عالي الكثافة وكيف يعمل

مقياس المقاومة عالية الكثافة- عبارة عن أداة جيوفيزيائية تعتمد على الاختلافات في المقاومة الكهربائية تحت السطح. ومن خلال حقن التيار في الأرض وقياس فروق الجهد عند نقاط مختلفة، فإنه يحسب المقاومة الظاهرة ويكشف عن الهياكل الموجودة تحت الأرض.

من الناحية العملية، يتم إدخال التيار من خلال القطبين الكهربائيين A وB، بينما يتم قياس فرق الجهد باستخدام القطبين الكهربائيين M وN. ونظرًا لأن المواد المختلفة-مثل الصخور والتربة والمياه الجوفية- لها موصلية كهربائية مختلفة، فإن القيم المقاسة تختلف وفقًا لذلك وتشكل أساسًا للتفسير.

عادة:

• تظهر طبقات المياه الجوفية كمناطق-منخفضة المقاومة
• تظهر التكوينات الصخرية المدمجة مقاومة عالية
• تظهر العيوب أو المناطق المكسورة تباينات ملحوظة في المقاومة

كيفية استخدام-جهاز قياس المقاومة عالي الكثافة

تتبع العملية الميدانية عملية موحدة نسبيًا، وتؤثر كل خطوة بشكل مباشر على جودة البيانات.

1. تصميم المسح وتخطيط المعلمات

قبل الذهاب إلى الميدان، يجب تحديد هدف المسح بوضوح. لاستكشاف المياه الجوفية، غالبًا ما يتم وضع خطوط المسح في المناطق المنخفضة أو المناطق المناسبة من الناحية الهيكلية. بالنسبة للمسوحات الهندسية، يتم الاهتمام بالمناطق ذات الاختلافات الهيكلية المحتملة.

ويجب أيضًا تحديد التباعد بين الأقطاب الكهربائية. تزيد المسافات الأكبر من عمق التحقيق ولكنها تقلل من الدقة، لذلك يلزم تحقيق التوازن بين العمق والتفاصيل.

2. نشر القطب والاتصال الأرضي

يتم وضع الأقطاب الكهربائية على طول خط المسح على فترات متساوية، تتراوح عادة من عدة عشرات إلى أكثر من مائة نقطة.

الاتصال الأرضي الجيد أمر بالغ الأهمية. في ظروف الأرض الجافة أو الصلبة، غالبًا ما يتم استخدام الماء أو المياه المالحة لتقليل مقاومة التلامس وضمان قياسات مستقرة.

3. اتصال النظام والفحص المسبق-للاستطلاع

يتم توصيل جميع الأقطاب الكهربائية عبر كابلات{0} متعددة النواة بوحدة التبديل، والتي يتم بعد ذلك توصيلها بالجهاز الرئيسي.

قبل بدء القياس، يجب فحص كل قطب كهربائي لضمان الاتصال المناسب والاتصال المستقر. تنشأ العديد من مشكلات جودة البيانات من هذه المرحلة إذا لم يتم التعامل معها بعناية.

4. إعداد المعلمة واختيار الصفيف

يتم اختيار صفائف قطب كهربائي مختلفة بناءً على أهداف المسح. على سبيل المثال، توفر مصفوفة Wenner إشارات مستقرة، بينما توفر مصفوفة ثنائي القطب-دقة أعلى.

ويجب أيضًا تكوين معلمات أخرى مثل مستويات القياس ووقت أخذ العينات لتتوافق مع متطلبات المسح.

5. الحصول على البيانات تلقائيا

بمجرد بدء تشغيل النظام، يقوم الجهاز تلقائيًا بتبديل مجموعات الأقطاب الكهربائية وفقًا للبرنامج المحدد مسبقًا. تستغرق كل نقطة قياس عادةً بضع ثوانٍ فقط.

تعمل هذه العملية الآلية على تحسين الكفاءة بشكل كبير وتقليل الأخطاء البشرية مقارنة بالطرق التقليدية.

6. معالجة البيانات وعكسها

بعد الحصول على البيانات، تتم معالجة مجموعة البيانات باستخدام برامج متخصصة. يتم إجراء حسابات إزالة الضوضاء والانعكاس لإنشاء ملف تعريف مقاومة ثنائي الأبعاد أو حتى نموذج ثلاثي الأبعاد.

يجب أن يجمع التفسير دائمًا بين نتائج البرامج والمعرفة الجيولوجية لضمان الموثوقية.

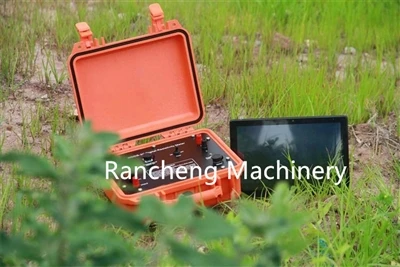

المكونات الرئيسية لنظام المقاومة-عالي الكثافة

يتكون النظام الكامل عمومًا من ثلاثة أجزاء رئيسية:

• الوحدة الرئيسية: تتحكم في الحصول على البيانات وتخزين القياسات
• نظام تبديل القطب الكهربائي: يقوم تلقائيًا باختيار مجموعات الأقطاب الكهربائية
• مجموعة القطب الكهربائي: توفر الحقن الحالي والقياس المحتمل

أصبحت الأنظمة الحديثة متكاملة وذكية بشكل متزايد، مع ميزات مثل-مصدر الطاقة المدمج، والأقطاب الكهربائية الرقمية، ومقاومة الضوضاء المحسنة.

تطبيقات -مسح المقاومة عالية الكثافة

وتستخدم هذه الطريقة على نطاق واسع في مختلف المجالات.

في الاستكشاف الجيولوجي، يساعد في تحديد العيوب وتحديد الأجسام الخام واكتشاف واجهات الأساس. في التحقيقات الهندسية، يتم استخدامه بشكل شائع للكشف عن الفراغات وشذوذات الأنفاق والمخاطر الهيكلية في الأساسات أو السدود.

وبالنسبة لاستكشاف المياه الجوفية، فهي أداة فعالة لتحديد مواقع طبقات المياه الجوفية وتقييم توزيع المياه. كما أنها تستخدم في الدراسات البيئية، مثل مراقبة انتشار التلوث أو تسرب مدافن النفايات.

الاعتبارات الأساسية عند استخدام-جهاز قياس المقاومة عالي الكثافة

تعتمد جودة البيانات بشكل كبير على التفاصيل التشغيلية:

• ضمان التأريض الكهربائي الجيد
• تجنب التداخل الكهرومغناطيسي القوي
• مطابقة المعلمات مع أهداف المسح
• تفسير النتائج مع السياق الجيولوجي

وحتى مع وجود المعدات المتقدمة، فإن الممارسات الميدانية السيئة يمكن أن تؤدي إلى نتائج غير موثوقة.

خاتمة

الميزة الرئيسية لمقياس المقاومة عالية الكثافة تكمن في قدرته على الجمع بين الاكتساب التلقائي للأقطاب المتعددة مع عكس المقاومة، مما يحول الظروف تحت السطح إلى صور واضحة ومستمرة. بدءًا من تصميم الاستطلاع وحتى التفسير النهائي، تتبع كل خطوة سير عمل منظمًا.

عند تطبيقها بشكل صحيح، توفر هذه الطريقة دعمًا موثوقًا لاستكشاف المياه الجوفية والتعدين والتحقيقات الهندسية، مع تحسين الكفاءة بشكل كبير.

بالنسبة لاختيار المعدات، يعد العمل مع شركة مصنعة توفر أداءً مستقرًا ونظامًا-متطورًا بشكل جيد أمرًا ضروريًا. تركز مجموعة RanCheng على تصنيع وتطبيق المعدات الجيوفيزيائية، مع مجموعة منتجات قوية في أنظمة مسح المقاومة والخبرة العملية عبر ظروف المشروع المختلفة.
